Quel rôle critique jouent les glissières dans le mouvement complexe des moules ?

À l’intérieur d’un moule d’injection complexe, le mouvement d’un seul coulisseau peut déterminer si une pièce est produite parfaitement ou si elle est mise au rebut. Considérons un connecteur automobile moulé avec une contre-dépouille latérale. Le noyau principal et la cavité ne peuvent pas simplement s'ouvrir et se fermer pour libérer la pièce ; la contre-dépouille serait piégée. Un mécanisme coulissant doit se déplacer latéralement, rétractant le noyau latéral avant que la pièce ne soit éjectée. Si la diapositive se déplace trop tôt, la pièce se déforme. Si elle bouge trop tard, la pièce se fissure. S'il se lie, le moule est endommagé. C’est le rôle essentiel des coulisses dans les mouvements complexes du moule. Ce sont les composants qui permettent le moulage de géométries qui seraient autrement impossibles : contre-dépouilles, filetages internes, trous latéraux et contours complexes. Un toboggan n’est pas une simple pièce d’acier ; c'est un mécanisme de précision qui doit fonctionner de manière fiable pendant des centaines de milliers de cycles. La conception, les matériaux et la précision de fabrication des glissières et de leurs composants associés déterminent le succès du moule.

L’importance des coulisses dans le mouvement complexe du moule ne peut être surestimée. Ce sont les composants qui transforment un simple moule à ouverture et fermeture en un système de fabrication sophistiqué capable de produire des pièces complexes. Ils doivent résister aux pressions élevées du moulage par injection, aux cycles thermiques du processus et à l’usure mécanique due aux actionnements répétés. Ils doivent être précisément synchronisés avec l’ouverture et la fermeture du moule. Et ils doivent être fabriqués selon des tolérances mesurées en microns. Cet article examinera le rôle critique des coulisses dans le mouvement complexe du moule. Nous aborderons les différents types de glissières, les principes de conception qui garantissent un fonctionnement fiable, les matériaux et les processus de fabrication qui déterminent leur durée de vie, ainsi que les mesures de contrôle qualité qui garantissent la précision. Nous fournirons également des spécifications détaillées pour notreComposants et inserts de moule précisde notre usine de Moldburger Moule Industry Co., Ltd.

Table des matières

• 1. Qu’est-ce qu’une lame de moule et pourquoi est-elle nécessaire ?
• 2. Quels sont les différents types de glissières utilisées dans les moules complexes ?
• 3. Comment le mouvement des diapositives est-il actionné et chronométré ?
• 4. Quels matériaux et traitements garantissent la durabilité du toboggan ?
• 5. Quels principes de conception empêchent la défaillance des diapositives ?
• 6. Quelles spécifications définissent des coulisses et des inserts de moule de haute qualité ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu’est-ce qu’une lame de moule et pourquoi est-elle nécessaire ?

Un coulisseau de moule est un mécanisme qui déplace latéralement une partie de la cavité ou du noyau du moule, perpendiculairement à la direction principale d'ouverture et de fermeture du moule. Le but d'une glissière est de former des éléments qui empêcheraient la pièce d'être éjectée si le moule s'ouvrait simplement le long de l'axe principal. Ces caractéristiques sont appelées contre-dépouilles. Une contre-dépouille peut être un trou latéral, un évidement, un filetage ou toute géométrie qui n'est pas alignée avec la direction de l'ouverture du moule. Sans coulisse, ces éléments seraient coincés et la pièce ne pourrait pas être retirée sans être endommagée. Le coulisseau s'écarte avant que la pièce ne soit éjectée, ce qui permet de retirer la pièce proprement. Le tableau ci-dessous résume les types de fonctionnalités qui nécessitent des diapositives.

ÀMoldburger Moule Industry Co., Ltd., notre usine est spécialisée dans la conception et la fabrication de composants et d'inserts de moules précis, y compris des glissières. Nous possédons une vaste expérience dans la production de glissières pour moules complexes utilisés dans les secteurs de l’automobile, du médical et de l’électronique grand public. Notre équipe d'ingénierie travaille en étroite collaboration avec les concepteurs de moules pour garantir que le mécanisme coulissant est optimisé pour la géométrie spécifique de la pièce et les exigences de production.

2. Quels sont les différents types de glissières utilisées dans les moules complexes ?

Il existe plusieurs types de glissières utilisées dans des moules complexes, chacune adaptée à différentes applications et géométries de pièces. Les types les plus courants sont la glissière à goupille à came, la glissière hydraulique, la glissière à goupille d'angle et la glissière mécanique. La glissière à goupille à came est le type le plus courant. Il utilise une goupille à came montée dans la base du moule pour actionner le coulisseau lors de l'ouverture du moule. La goupille à came pousse la glissière latéralement lorsque les plaques de moule se séparent. Le coulisseau hydraulique utilise un vérin hydraulique pour déplacer le coulisseau indépendamment de l'ouverture du moule. Cela permet un timing plus complexe et une plus grande force. La glissière à goupille d'angle utilise une goupille coudée pour déplacer la glissière lorsque le moule s'ouvre, similaire à la glissière à goupille à came mais avec une géométrie différente. La glissière mécanique utilise une liaison ou un mécanisme à crémaillère et pignon pour déplacer la glissière. Le tableau ci-dessous compare ces types de diapositives.

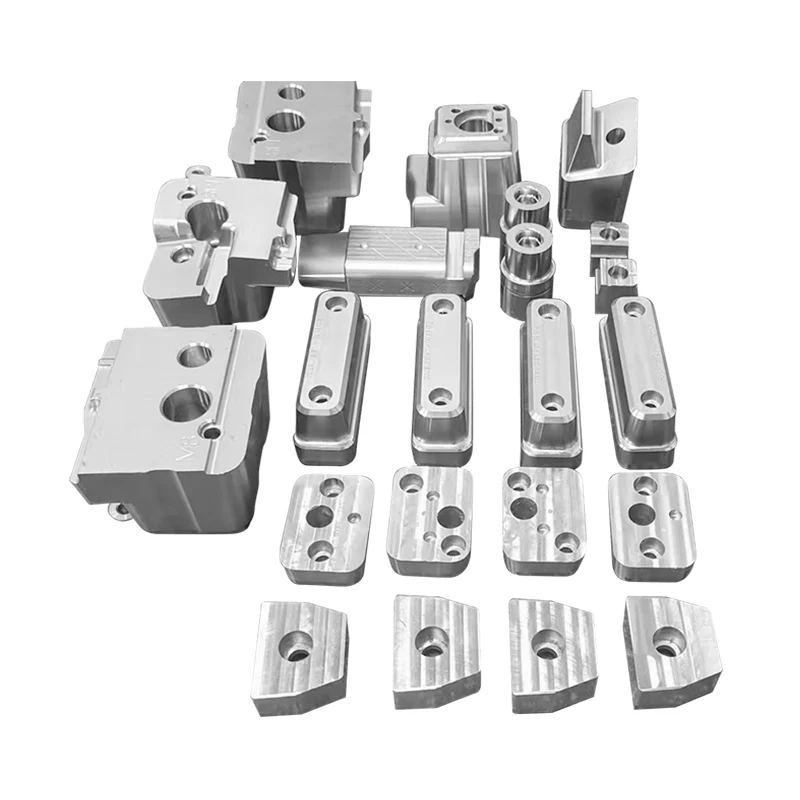

Dans notre usine, nous fabriquons tous types de glissières et leurs composants associés, notamment des blocs coulissants, des rails coulissants, des axes de came et des plaques d'usure. Nous utilisons des matériaux de haute qualité et un usinage de précision pour garantir le fonctionnement fluide et fiable de nos glissières. Notre équipe d'ingénieurs peut recommander le type de diapositive approprié pour votre application spécifique.

3. Comment le mouvement des diapositives est-il actionné et chronométré ?

L'actionnement et le timing du mouvement du coulisseau sont essentiels au succès d'un moule complexe. Le coulisseau doit se déplacer au bon moment dans le cycle de moulage : après que la pièce ait suffisamment refroidi pour résister à la déformation, mais avant que la pièce ne soit éjectée. Si le coulisseau bouge trop tôt, la pièce risque d'être déformée ou endommagée. S'il bouge trop tard, la pièce risque d'être fissurée ou le coulisseau d'être endommagé. Le timing est contrôlé par la géométrie de l'axe de came ou par la programmation du système hydraulique. Pour une glissière à goupille à came, la longueur et l'angle de la goupille à came déterminent le moment où la glissière commence à se déplacer et la distance qu'elle parcourt. La goupille à came est généralement montée dans la moitié fixe du moule et s'engage dans la glissière lorsque le moule s'ouvre. La glissière se déplace latéralement lorsque la goupille à came la pousse. Le tableau ci-dessous résume les considérations temporelles pour le mouvement du coulisseau.

Chez Moldburger Mold Industry Co., Ltd., notre usine utilise des logiciels avancés de CAO et de simulation pour concevoir et vérifier le timing du mouvement du coulisseau. Nous pouvons simuler l’intégralité du cycle du moule pour garantir que le coulisseau se déplace au bon moment et qu’il n’y a aucune interférence avec les autres composants du moule. Notre fabrication de précision garantit que les axes de came et les blocs coulissants sont fabriqués aux dimensions exactes requises pour un timing correct.

4. Quels matériaux et traitements garantissent la durabilité du toboggan ?

La durabilité d’un toboggan dépend des matériaux et des traitements utilisés dans sa construction. Le coulisseau doit résister aux pressions élevées du moulage par injection, au frottement des mouvements répétés et à l'usure du plastique abrasif fondu. Les matériaux les plus courants pour les glissières et leurs composants sont les aciers à outils trempés, tels que P20, H13 et S7. Ces aciers offrent une combinaison de haute résistance, ténacité et résistance à l'usure. Les surfaces coulissantes sont souvent revêtues ou traitées pour réduire la friction et prolonger la durée de vie. Les traitements courants incluent la nitruration, le chromage et l'application de revêtements résistants à l'usure tels que le nitrure de titane (TiN) ou le carbone de type diamant (DLC). Le tableau ci-dessous résume les matériaux et traitements utilisés dans nos toboggans.

Dans notre usine, nous utilisons uniquement des matériaux et des traitements de haute qualité pour nos composants et inserts de moules précis. Nous disposons de l’équipement et de l’expertise nécessaires pour réaliser en interne des applications de nitruration, de chromage et de revêtement. Nous proposons également une gamme de plaques d'usure et de bagues de guidage standard et personnalisées pour s'adapter à différentes conceptions de glissières. Notre objectif est de fournir des glissières qui fonctionnent de manière fiable pendant toute la durée de vie du moule.

5. Quels principes de conception empêchent la défaillance des diapositives ?

La conception d'un mécanisme coulissant doit tenir compte des forces, du mouvement et de l'environnement du processus de moulage par injection. Plusieurs principes de conception sont essentiels pour prévenir la défaillance des glissières. Le premier est une orientation adéquate. Le toboggan doit être guidé sur sa trajectoire avec précision. Ceci est généralement réalisé avec des rails de guidage et des plaques d'usure. Les rails de guidage doivent être suffisamment rigides pour résister aux forces latérales exercées sur le coulisseau, et les plaques d'usure doivent offrir une surface à faible frottement. Le deuxième principe est le bon alignement. La glissière doit être alignée avec la cavité du moule et le noyau. Un mauvais alignement peut provoquer un grippage, une usure et des dommages à la pièce. Le troisième principe est une précharge suffisante. La glissière doit être préchargée contre les rails de guidage pour éliminer le jeu. Cela garantit que la diapositive se déplace de manière fluide et précise. Le quatrième principe est la protection contre la contamination. Le mécanisme coulissant doit être protégé des projections de plastique, de la poussière et des débris. Ceci est généralement réalisé avec des joints ou des couvercles. Le tableau ci-dessous résume ces principes de conception.

Chez Moldburger Mold Industry Co., Ltd., notre usine suit ces principes de conception dans la fabrication de nos glissières et inserts. Nous utilisons un usinage de précision pour garantir que tous les composants s’emboîtent correctement. Nous utilisons des plaques d’usure et des rails de guidage de haute qualité pour assurer un mouvement fluide et précis. Et nous intégrons des joints et des couvercles pour protéger le mécanisme de la contamination. Notre objectif est de fournir des glissières qui fonctionnent de manière fiable pendant toute la durée de vie du moule.

6. Quelles spécifications définissent des coulisses et des inserts de moule de haute qualité ?

Les spécifications clés des coulisses et des inserts de moule comprennent le matériau, la dureté, la tolérance dimensionnelle, la finition de surface et le revêtement. Le tableau ci-dessous fournit un résumé des spécifications typiques de nos composants et inserts de moule précis.

Dans notre usine, nous fabriquons nos composants et inserts de moules précis pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser le matériau, la dureté et le revêtement en fonction de vos besoins spécifiques. Notre système de contrôle qualité comprend une inspection dimensionnelle, des tests de dureté et une mesure de l'état de surface pour garantir que chaque composant répond à nos normes élevées.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre un coulisseau et un lève-personne dans un moule ?

Réponse : Un coulisseau se déplace latéralement, perpendiculairement à la direction d'ouverture du moule, pour former des contre-dépouilles sur le côté de la pièce. Un élévateur se déplace selon un angle, généralement pour former des contre-dépouilles à l'intérieur de la pièce ou pour faciliter l'éjection. Les deux sont des mécanismes permettant de former des éléments qui ne peuvent pas être moulés par une simple traction droite, mais ils fonctionnent dans des directions différentes et sont utilisés pour différentes géométries.

Question 2 : Comment déterminer la course requise pour une diapositive ?

Réponse : La course requise pour une glissière est déterminée par la profondeur de la contre-dépouille plus une marge de sécurité. La glissière doit se rétracter suffisamment pour dégager complètement la contre-dépouille avant que la pièce ne soit éjectée. En règle générale, la course doit être d'au moins 5 à 10 mm supérieure à la profondeur de contre-dépouille. La course exacte dépend de la géométrie de la pièce et de la conception du moule. Notre équipe d'ingénieurs peut vous aider à calculer la course requise pour votre application spécifique.

Question 3 : Qu'est-ce qui provoque le grippage ou le blocage d'une diapositive ?

Réponse : Une glissière peut se gripper ou se coincer pour plusieurs raisons : lubrification insuffisante, contamination par des éclairs ou des débris de plastique, désalignement de la glissière ou des rails de guidage, précharge insuffisante ou usure des rails de guidage et des plaques d'usure. Un entretien régulier, y compris le nettoyage et la lubrification, peut prévenir la plupart des problèmes de grippage. Si une diapositive se coince, elle doit être démontée, inspectée et réparée avant toute utilisation ultérieure.

Question 4 : À quelle fréquence les glissières de moule doivent-elles être entretenues ?

Réponse : Les glissières de moule doivent être inspectées et entretenues à intervalles réguliers, en fonction du volume de production et du matériau moulé. En règle générale, les lames doivent être inspectées tous les 10 000 à 50 000 cycles. L'inspection doit inclure la vérification de l'usure, la vérification de l'alignement et la lubrification des surfaces coulissantes. La maintenance préventive peut prolonger la durée de vie du toboggan et éviter les temps d'arrêt imprévus.

Question 5 : Les glissières peuvent-elles être installées ultérieurement sur un moule existant ?

Réponse : Dans certains cas, les glissières peuvent être installées ultérieurement sur un moule existant, mais il s'agit d'un processus complexe qui nécessite une ingénierie minutieuse. Le moule doit disposer d'un espace suffisant pour le mécanisme coulissant et la base du moule doit être modifiée pour accueillir les axes de came ou les vérins hydrauliques. La mise à niveau est souvent plus coûteuse et prend plus de temps que la conception initiale du coulisseau dans le moule. Notre équipe d’ingénieurs peut évaluer votre moule et vous conseiller si une modernisation est réalisable.

8. Conclusion

Les glissières jouent un rôle essentiel dans le mouvement complexe du moule en permettant la production de pièces présentant des contre-dépouilles, des trous latéraux, des filetages et d'autres caractéristiques qui ne peuvent pas être moulées avec un simple moule à ouverture et fermeture. Ce sont des mécanismes de précision qui doivent être conçus, fabriqués et entretenus selon les normes les plus élevées. Les matériaux, traitements et principes de conception utilisés dans leur construction déterminent leur fiabilité et leur durée de vie. Chez Moldburger Mold Industry Co., Ltd., notre usine est spécialisée dans la fabrication de composants et d'inserts de moules précis, notamment des glissières, des blocs coulissants, des broches à came et des plaques d'usure. Nous disposons de l’expertise et des équipements nécessaires pour produire des composants de haute qualité répondant aux exigences les plus exigeantes. Notre équipe d'ingénierie travaille en étroite collaboration avec nos clients pour garantir que chaque composant est optimisé pour leur application spécifique.

Que vous conceviez un nouveau moule ou entreteniez un moule existant, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et une assistance à la conception. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les moulistes et les mouleurs du monde entier.

Contactez Moldburger Mold Industry Co., Ltd. aujourd'huipour discuter de vos exigences précises en matière de composants et d'inserts de moules et découvrir comment nos glissières peuvent améliorer les performances et la fiabilité de vos moules complexes.
