Pourquoi les bases de moule et les pièces standard déterminent-elles la durée de vie du moule ?

La durée de vie d'un moule est souvent jugée par le matériau de la cavité et la précision de l'usinage. Mais ce qui détermine réellement si un moule peut atteindre sa durée de vie de conception de manière fiable et prévisible, c'est la partie à laquelle personne ne prête attention : labase de moule et pièces standards.

La base du moule est le squelette. Les pièces standards sont les joints. Si le squelette est mal aligné et les articulations lâches, même la meilleure cavité ne durera pas.

La base du moule : la base de tout

Le support du moule est le support de l’ensemble du moule. Il intègre tous les composants fonctionnels (cavité, noyau, système d'éjection, système de refroidissement et système de déclenchement) dans un cadre précis, garantissant qu'ils reviennent exactement à la même position à chaque cycle d'ouverture et de fermeture.

Composants de base d'une base de moule standard

Ces plaques sont empilées, verrouillées avec des vis et s'appuient sur des broches et des bagues de guidage pour garantir la répétabilité de la position à chaque cycle.

Les deux exigences de performance fondamentales pour une base de moule

La rigidité vient en premier. La pression d'injection peut atteindre des centaines de kilogrammes par centimètre carré. Si le support du moule manque de rigidité, il se déformera sous haute pression : le plan de joint s'ouvre, des bavures apparaissent ; le noyau se déplace, l'épaisseur de la paroi devient inégale ; les broches d'éjection se coincent et le moule entier doit être démonté.

La précision vient en second. Le jeu d'ajustement entre les broches de guidage et les bagues, ainsi que la planéité et l'équerrage de chaque plaque, déterminent directement si le moule s'ouvre et se ferme en douceur et si les dimensions du produit restent stables.

 Pièces standards : les composants les moins chers qui tombent en panne le plus souvent

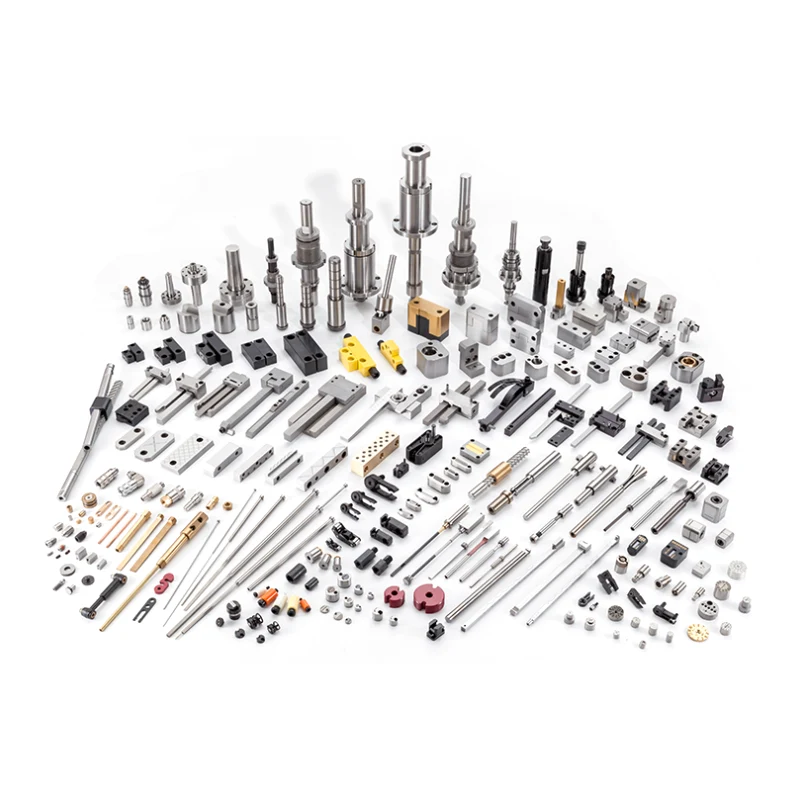

Les pièces standard sont tous les composants interchangeables sans cavité ni noyau dans un moule. Goupilles de guidage, bagues, goupilles d'éjection, ressorts, joints, bagues de positionnement, blocs de verrouillage : ils comptent tous.

Ils ont l’air ordinaires, ils sont bon marché à l’achat, mais plus de la moitié de toutes les défaillances de moules sont dues à ces composants.

1. Goupilles et bagues de guidage

Le système de guidage assure un alignement précis des moitiés mobiles et stationnaires à chaque fermeture. La plupart des défaillances du moule commencent par une perte de précision du guidage.

Matériau : acier à roulement SUJ2 ou acier à outils SKD11, avec durcissement par induction à haute fréquence jusqu'à HRC 58-62, suivi d'un meulage de précision jusqu'à une finition de surface Ra 0,2-0,4.

Jeu d'ajustement : généralement 0,02 à 0,05 mm, selon la taille du moule. Trop grand et le noyau et la cavité sont mal alignés. Trop petit, la résistance à l'ouverture et à la fermeture augmente, provoquant un grippage.

Modes de défaillance :

• Galling sur les broches → causé par une lubrification insuffisante ou une charge inégale

• Bagues usées → fin de vie ; remplacez-les

• Goupilles tordues → causées par une éjection déséquilibrée ou une force de serrage mal alignée de la machine d'injection

2. Goupilles d'éjection, manchons et tiges de poussée

Le système d'éjection connaît la fréquence de cyclage la plus élevée et le chargement le plus complexe de n'importe quelle partie du moule.

Goupilles d'éjection : fabriquées en acier rapide SKH51 ou en acier à outils pour travail à chaud SKD61, avec pointes trempées. Le jeu d'ajustement avec le trou de guidage doit être compris entre 0,015 et 0,025 mm. Trop serré et la goupille se coince. Trop lâche et un flash apparaît au point d'éjection.

Deux causes principales de rupture de l'éjecteur : la force d'éjection est décentrée par rapport au centre de résistance au démoulage, ou l'éjecteur est impacté lors du retour.

Ressorts : Responsables du retour de la plaque d'éjection. Le problème le plus négligé est la fatigue printanière. Après des dizaines de milliers de compressions, la hauteur libre diminue. La plaque d'éjection ne revient pas complètement et les broches d'éjection heurtent la moitié fixe lors de la fermeture suivante.

Méthode de contrôle : Inspectez la hauteur libre du ressort tous les 100 000 cycles. Remplacez-le s'il est tombé en dessous de 90 % de la hauteur d'origine.

3. Joints et chicanes

Les fuites d’eau du système de refroidissement constituent la panne soudaine la plus courante dans les ateliers.

Joints (joints toriques) : fabriqués en caoutchouc de silicone ou en caoutchouc fluoré haute température, avec des limites de température supérieures de 200°C et 260°C respectivement. La défaillance est causée par un vieillissement à haute température, un durcissement ou une déformation rémanente par compression. Remplacez tous les 500 000 cycles ou annuellement, selon la première éventualité.

Déflecteurs : redirigent la direction du débit d’eau pour un refroidissement localisé. L’échec le plus courant est le blocage du tartre, particulièrement grave dans les zones où l’eau est dure. Utilisez de l'eau adoucie ou ajoutez des additifs anticorrosion et anticalcaire.

4. Localisation des anneaux et des blocs de verrouillage

Anneaux de positionnement : montés sur la plaque de serrage supérieure, centrés avec la buse de la machine d'injection. Une sélection incorrecte provoque une excentricité entre la buse et la douille d'injection – au mieux, des fuites de matériau ; dans le pire des cas, la douille d'injection et la buse sont endommagées.

Blocs de verrouillage : utilisés pour le verrouillage des glissières (à noyau latéral). Lorsqu'elle est portée, la force de verrouillage est insuffisante et la glissière se déplace vers l'arrière sous la pression d'injection, provoquant un éclat sur le côté du produit. Inspectez régulièrement les surfaces de verrouillage pour détecter toute empreinte ou usure. N'attendez pas que le flash apparaisse avant de procéder au dépannage.

Pourquoi les pièces standard échouent le plus souvent

Les pièces standard sont les composants les plus faciles à standardiser, les moins chers et les moins visibles dans un moule.

Et c’est précisément parce qu’ils sont bon marché et invisibles qu’ils sont les plus souvent négligés :

• Les goupilles de guidage sèchent – ​​personne ne vérifie

• Les ressorts sont utilisés jusqu'à ce qu'ils se cassent

• Les joints toriques fuient, et quelqu'un enroule du ruban adhésif autour d'eux et continue de fonctionner

• Les éjecteurs sont légèrement pliés, mais "ils fonctionnent toujours"

Résultat cumulé de toutes ces décisions « ça marche toujours » : un ressort valant quelques dollars se brise, la plaque d'éjection se bloque, le moule entier est retiré de la machine pour réparation, des heures de capacité de production sont perdues et des milliers de dollars en coûts de maintenance s'accumulent.

Principes de sélection

Sélection de la base du moule

Sélection de pièces standard

Maintenance : aucune complexité technique, seulement une discipline d'exécution

La maintenance des bases de moule et des pièces standard n’est pas compliquée. Ce qu’il faut, c’est de la fréquence et de la discipline.

Référence rapide pour le diagnostic des pannes

Lebase de moule et pièces standardsne déterminez pas la beauté du produit, c'est le travail de la cavité. Ils ne déterminent qu'une seule chose : si le moule peut produire des pièces de manière fiable et cohérente pendant sa durée de vie prévue.

Un squelette mal aligné ne peut pas transmettre de puissance, quelle que soit la force des muscles. Une articulation raide ne peut pas bouger, quelle que soit la capacité du membre.

Lors de la sélection d’un support de moule, privilégiez la rigidité à la légèreté, la précision au prix. Lors de l’achat de pièces standards, il n’est pas nécessaire que la marque soit la plus chère, mais les spécifications doivent être correctes. Lors de l'entretien quotidien, remplacez les ressorts dans les délais, lubrifiez régulièrement les broches de guidage et changez les joints lorsqu'ils atteignent leur fin de vie. Ces tâches ne nécessitent aucune compétence technique : juste une liste de contrôle et la discipline nécessaire pour la suivre.
